地漏是建筑排水系统的重要组成部分,现有地漏产品多种多样,性能各不相同,本文针对7种常用的地漏,按行业标准《地漏》CJ/T186-2003以下简称“地漏标准”)的要求对选取7种地漏进行水封深度、箅子与可调节段测试、较小排水流量测试、自清能力测试、水封稳定性等主要性能进行测试和分析,旨在为地漏性能判定提供依据。
1常用地漏主要性能测试
在建筑排水系统中,地漏是重要的排水器具,本文根据“地漏标准”的有关规定,对市面上经常使用的7种地漏的主要性能进行实验检测和分析。
1.1水封深度、箅子与可调节段测试
“地漏标准”规定:“有水封地漏的水封深度应不小于50mm;地漏箅子开孔总面积应不小于排出口断面面积,孔径或子L宽宜为6mm~8mm;调节段的可调节高度应不小于20mm,并应有调节后的固定措施”。本次测试采用精确至0.02mm的游标卡尺测量每个子L隙尺寸并根据孔隙个数计算箅子总面积,采用精确至1.Omm的钢直尺测量地漏较大调节高度,表l为测试结果。
2.2排水流量测试

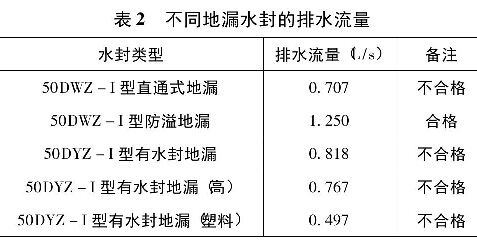

“地漏标准”规定:dn50的地漏用于地面排水的较小排水流量为1.01/s。本次测试中,对于地漏水封的排水流量测试方法为将地漏装置放置于水槽排水口处,当水槽排水淹没水深恒定在15mm时,用流量显示器直接读出进水流量,其数值即为地面排水流量。重复两次,两次误差值不很过50mL/s时,以两次平均值作为测试结果,测试结果显示在表2中。
2.3自清能力测试

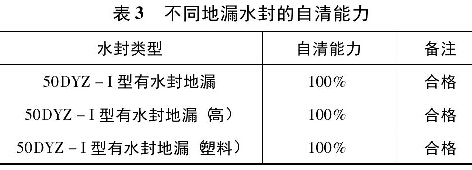

“地漏标准”有关规定,对于地漏自清能力的测试应先确认水封深度,而后将30个直径4mm尼龙球(密度1.10~1.15Kg/dm3)放入地漏的水封部分。堵住试验装置的水槽排水口,倒入5.01水。拔出排水塞,待全部水排出后,计算排出地漏的尼龙球数。重复三次计算平均值,排出的尼龙球越多表明水封地漏的自清能力越女子。“地漏标准”规定:不可拆卸清洗的有水封地漏自清能力应大于90%,可拆卸的有水封地漏自清能力应大于80%。实验结果如表3所示。
2.4水封稳定性测试
“地漏标准”规定水封稳定性测试为管道内压力在400±lOPa并维持lOs,有水封地漏的剩余水封高度应不小于200mm。图2为检测地漏水封剩余高度的实验装置。实验开始时,该装置底部球阀关闭,由上部横支管进水,此时,压力表显示正读数。而后,关闭进水横支管上的球阀,中止进水,打开底部球阀使水流出,此时压力表显示负读数。由于所选部分地漏比较特殊,无法安装测试,所以从中选出表4所列3种地漏进行测试。

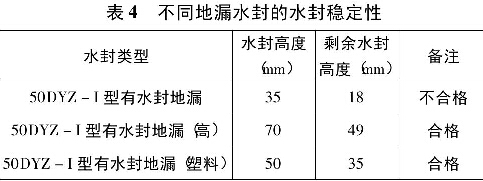

确认水封地漏的水封深度后,利用图2中装置,让地漏中的水封高度达到较大值,而后使管道中产生负压,并保持在(一400+10)Pa,持续l0s。装置通气,待水封稳定后,取出地漏,测量剩余水封高度,其结果显示在表4中。
3常用地漏性能测试结果分析
3.1水封高度测试分析
根据“地漏标准”第5.3.1条规定,有水封地漏的水封深度应不小于50mm。而经过市场调查,发现仍有很多水封地漏仍水封高度较小。本次实验的三个有水封地漏,50DYZ-I型有水封地漏水封高度不合格,仅为35mm;50DYZ-I型有水封地漏塑料)和50DYZ-I型有水封地漏(高)水封高度合格,分别为50mm和70mm。
根据“地漏标准”第5.8条规定,有水封地漏在正常排水情况下,当排水管道负压为(一400+10)Pa并持续lOs时,地漏中的水封剩余深度应不小于20mm。本次试验中,地漏水封在遭受-400Pa负压作用之后,只有原本水封高度不合格的50DYZ-I型有水封地漏剩余水封高度不合格,而50DYZ-I型有水封地漏塑料)和50DYZ-I型有水封地漏(高)剩余水封高度合格。
3.2地漏箅子测试分析
从地漏的外观参数来看,7个样品的可调节高度均达到要求,而箅子开口则有有两个不合格,箅子开口过小会影响地漏的排水速度。箅子的孔径或子L宽则有四个地漏不合格,易导致污染物不能随水体排出,堵塞地漏,影响排水效果。
3.3排水流量测试分析
根据“地漏标准”第5.6条规定,规格为DN50用于地面排水的较小排水流量为1.0L/s)。测试的5种地漏中仅有50DWZ-I型防溢地漏符合要求,其余地漏排水流量偏小,维持在较低排放标准的50%—70%左右。
3.4自清能力测试分析
根据“地漏标准”第5.7条规定,当不可拆卸清洗时,有水封地漏自清能力应达到90%以上,当可拆卸清洗时,有水封地漏自清能力应达到80%以上。测试的几种地漏,放于水封底部的尼龙球均被排出,自清能力均达到了100%。
4结论
本测试目的为工程应用中对地漏型式、性能的选择提供参考依据,通过对市面上常用的7种常用地漏主要性能测试过程中,可以看出7种常用地漏多数项目测试不符合“地漏标准”的要求。水封深度、水封稳定性和排水流量这三项是地漏重要性能指标,在实验测试的地漏样品中,都存在不达地漏标准的项目。在排水流量方面,国家标准《地漏>GB/T27710-2011,dn50用于地面排水流量仅要求不小于0.4L/s,实测样品均达标。50DWZ-I型机械翻板式地漏和50DWZ-I型防溢地漏包含机械密封的部件,而“地漏标准”中缺乏这一方面的性能检测要求的内容,国标也是缺少检测标准,而GB50015-2003(2009年版)建筑给水排水设计规范中则严禁采用活动机械密封代替水封,机械密封地漏不能单独使用,作为水封的补充,能在一定程度上减缓水封静态损失,加强密封安全性。在地漏的选择上面,要充分考虑实际工程的情况,例如在排水量少的情况,选择机械地漏配合存水弯,能够延长水封保持时间,联合密封更有保障。
除此之外,也要加强对销售使用的地漏产品性能进行测试并且完善地漏产品性能检测方法和检测规则。
